棉花異纖清除機是一種能在線檢測并清除棉花中有害異纖、異物（包括丙綸絲、有色尼龍、塑料碎片、色布條、色棉線、麻繩、棕絲、毛發等）的集機、光、電、氣于一體的自動化電子設備，可鏈接于清花生產線中。經過多年來的發展，長嶺紡電公司先后推出了CLCS／CS801／CS801K／CS802／CS805／CS806等棉花異纖清除機系列產品，在紡織行業中取得了一定的反響并贏得了一致的好評。近幾年來棉花異纖清除機的市場競爭日趨激烈，“低碳”、“低能耗” 被越來越多的提出來，面對紡織廠寸土寸金的現狀，迫切需要一種占地面積小且能耗相對較低的產品，CS808正是在這種背景下研制開發的棉流下進上出的新型棉花異纖清除機。這種結構的設備占地面積小，棉流管道短，能與各種生產線方便對接，且不帶開松機構，整機功率小，故障率低，便于安裝維護。
　　CS808棉花異纖清除機是在紡織生產過程中自動清除原棉中異纖的產品。工作原理是應用高速彩色CCD相機和高速圖像處理卡采集棉流圖像，在線檢測棉流中的異纖、異物，用快速響應的電磁閥驅動壓縮空氣將棉花中的異纖、異物噴出，經輸棉風機將異纖、異物抽到廢棉收集袋中。
　　CS808棉花異纖清除機的棉流為下進上出，基本配置如下：可見光模塊用4臺4K彩色CCD線陣相機配35mm鏡頭，紫外光模塊用2臺4K彩色CCD線陣相機配35mm鏡頭，CCD的有效檢測寬度1200mm，32個噴氣閥，0.75KW的吸廢棉風機。
　　與長嶺早期產品的主要區別：
   （1）棉流下進上出，有效檢測寬度1200mm，下部為紫外光模塊，采用2臺4K彩色CCD線陣相機，上部為可見光模塊，采用4臺4K彩色CCD線陣相機；
   （2）增加棉流測速軟件和發絲識別軟件算法；
   （3）檢測區的棉道不可拆卸，完全密封,不會(huì )掛花；
   （4）噴氣閥采用彈簧+氣復位的先導閥，解決低氣壓時噴氣閥無法關閉的缺點；
   （5）漸開線形的除雜棉道能避免噴出的異物返回主棉道，并增加氣控阻隔板，避免異纖清除機停機時，對清花生產線的影響；
   （6）棉流入口有一段可拆開的方管道，既方便處理棉流阻塞問題，并可從此處用清潔刷清潔檢測區內側玻璃面；
   （7）吸廢棉風機的功率由1.5KW降為0.75KW；
   （8）可見光源使用LED光源，提高光源使用壽命，增強設備的穩定性。
　　CS808棉花異纖清除機由以下幾個單元組成：
　　檢測單元：包括紫外光檢測區和可見光檢測區。主要包括高速攝像機、鏡頭、光源、玻璃檢測通道等。
　　電控單元：由各自獨立的電控箱經連接電纜鏈接而成，包括控制計算機、觸摸顯示器、圖像采集處理卡、氣閥控制板、可編程控制器、開關電源、空氣開關、按鈕、指示燈、接觸器、馬達開關等。
　　除雜單元：包括過濾減壓閥、儲氣罐、電磁閥總成、除雜管道、吸廢棉風機、尼龍儲棉袋等。
　　安裝附件：包括可拆卸管道、清潔刷、安裝管道等。
　　CS808棉花異纖清除機具有自動檢測、清除異纖；棉速測量；發絲識別；動態噴氣統計信息顯示；自動故障報警、查詢；系統信息、統計結果顯示保存等功能，該設備可串聯安裝在“清花”生產線或“清梳聯”生產線中，在線自動清除棉花中各類異纖。
　　系統主要功能如下：
   （1）棉花分類統計功能
　　可建立多組不同的分類器對各種不同配棉進行分類統計，建立自己的數據庫，用戶可根據配棉情況選擇相對應已建好的分類器進行工作。
（2） 棉花自動學習功能
　　在工作運行中，當遇到配棉有變化時，累加到觸發條件，系統可對分類器進行自動學習完善，防止配棉變化對清除穩定性造成的影響。
（3） 光源自動調整功能
　　光源長時間使用中會(huì )出現衰減，局部發光不勻的現象，對圖像質量造成影響。
（4） 發絲識別功能
獨立的發絲識別算法，可識別發絲及一些細小異纖。
（5） 棉速測量功能
　　棉速測量功能可根據圖像可計算出棉流的相對速度，對調整噴氣延遲有一定的指導意義。
（6） 算法選擇功能
　　所有的算法均可獨立勾選，可根據用戶配棉和所含異纖種類的不同，自由選擇相對應的算法。
   （7）增加了氣閥三位標定功能，可以做到更加精確的打擊，提升清除效率。
　　日常維護對于設備的穩定運行至關重要，要想達到比較好的效果，必須做到以下幾點：
   （1）機器應保持清潔，經常擦拭、清除觸摸顯示器及機器外部表面的灰塵、飛花及其它污物。
   （2）每月需打開光源箱門，用柔軟的干凈布擦拭干凈過棉通道玻璃、燈管、背景條和反射板上的灰塵。打開檢測單元下側管道，用隨機器配備的清潔刷清潔棉通道內側玻璃面。光路清潔完成后需關閉光源箱門，等待20分鐘，并在不過棉的狀態下，點擊“光源校正”按鈕。光源校正完成后顯示最后一次校正的時間。
   （3）每班安排專人挑揀、統計噴出的異纖并詳細記錄，安排專人根據每日收集的異纖情況和噴氣情況掌握清除效果，以保證使用效果。
   （4）每周檢查各風扇、光源和電磁閥的使用狀況，如果光源達到使用壽命請及時更換。風扇電磁閥出現故障時，請及時聯系廠家更換。
   （5）如遇更換棉花品種時，請及時建立分類器或選擇以前建好的相同品種的分類器使用。

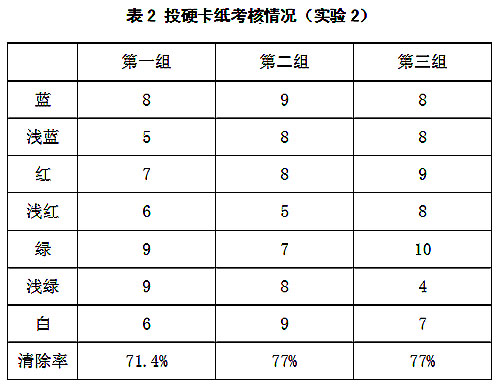

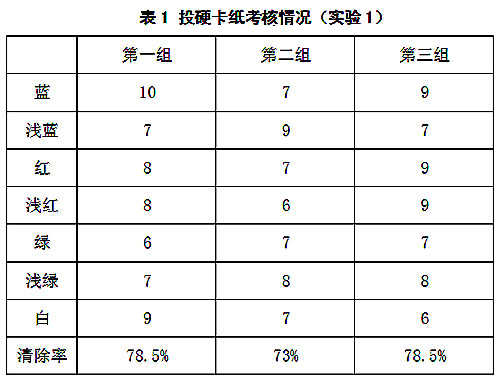

　　CS808棉花異纖清除機目前在某廠家做實驗使用5個多月，現場產線為圓盤機 ，開松效果不如清梳聯，并且每天檢測的棉花品種都不同，且差異較大，因此根據現場情況創(chuàng )建多個分類器，不同的分類器設置不同的算法參數，滿足配棉頻繁變化的需求。投擲樣本為硬卡紙，長度為 40mm×2.0mm的七種紙條（紅、綠、藍、淺紅、淺綠、淺藍、白色熒光）混合后，在距離檢測通道前正中間開一個8mm小孔，在棉花通過檢測區域時，在該小孔投放樣本，投放完畢后從廢棉中檢出投放樣本，試驗結果如表1和表2所示。
　　從表1和表2的8組試驗數據中可以看出，CS808棉花異纖清除機識別并檢出異纖的能力穩定，經過長期觀察，在廢棉中能發現各種大小異纖，滿足了用戶的使用需求。
　　產品的維護、保養:
　　CS808采用新式的密封方式，密封效果比以前有了大幅度提高，在關閉密封門的情況下，機器內部可以2-3個月保持整潔，減少人工清潔的操作。采用高效的紫外燈管壽命可以達到8000小時，在光源使用壽命接近設定值，控制軟件會(huì )提示更換光源。當出現氣壓壓力不足、擋板開關異常、通道掛花、氣閥板通訊故障等常見問題時，紅色報警燈和蜂鳴器會(huì )提示，方便操作人員解決異常情況?？刂栖浖詸z界面可以對產品外部設備（氣閥、光源、電子鎖、報警燈、風機等）進行檢查，及時發現問題。在配棉變化時，通過控制軟件選擇設定好的品種即可，自動化程度大大提高。在出現掛花時報警燈會(huì )報警，此時只需要放下通道的活動蓋板，用專用的清潔刷清潔通道即可，大大減輕了人力，是產品維護保養更加方便。
