BS-XC多色自動理管機

一、概述

1.1引言

傳統的自動絡(luò )筒機出來的細紗紗管需要人工將其按照不同的顏色、相同的方向分揀整理，同時還要將掉落的整紗和殘留的尾紗篩選出來，再轉入絡(luò )筒機或細紗機使用。整個過程現場擺放雜亂，不僅耗工費時，而且勞動強度很高，在當今企業用工困難的情況下，理管工序急需一套自動化的設備來實現。
自動理管機的出現解決了這一問題，長嶺BS-XC型多色自動理管機借鑒了國內外的先進技術，通過創(chuàng )新改進，實現了紗管的自動化處理。該設備的使用，將減少紡織企業紗管的周轉流程，提高企業生產管理效率。

1.2功能

BS-XC 型多色自動理管機可以將自動絡(luò )筒機出來的不同顏色細紗管自動分色，同向整理，整紗、殘紗自動分離，紗管筐滿后自動換筐，理管時自動統計理管數量。

二、設備組成

BS-XC多色自動理管機主要由提升機構、分離機構、送管機構、落管機構、運筐機構、機架及電氣控制系統等幾部分組成。

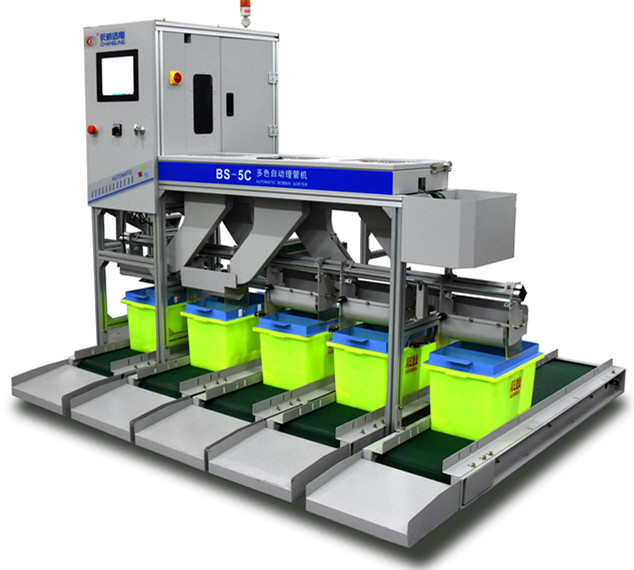

圖1 BS-4C 自動理管機整機效果圖

三、原理及性能指標

3.1原理

BS-XC自動理管機由提升機構將絡(luò )筒機的紗管經由上管皮帶傳送到分離輥，在分離輥的識別區觸控單元控制工業CCD拍攝圖像，并對圖像進行技術處理，與預設的目標紗管進行比較，根據比較和判斷結果，控制氣動執行機構將送管機構上的紗管按照顏色送入不同的通道，最后由落管機構和運筐機構將紗管有序的規整到紗管筐內。同時，有效識別大紗紗管和小紗紗管，并進行分揀入筐。

3.2性能指標

●分色能力：

BS-3C：1～3色；

BS-4C：1～4色；

BS-5C：1～5色；

●外形尺寸（長×寬×高）：

BS-3C ＜ 1.6 m×1.8 m×1.8 m ；

BS-4C ＜ 1.7 m×1.8 m×1.8 m ；

BS-5C ＜ 2.1 m×1.8 m×1.8 m ；

●紗管規格：180～230mm；

●額定速度：3600根/小時；

●分色準確率：≥ 99%；

●擺管準確率：≥ 99%。

●工作電源：220VAC～50Hz（兩相三線）

●額定功率：＜ 300 W

●氣源壓力：0.4～0.6 mpa

四、設備安裝調試

設備安裝布局時, 應根據現場空間尺寸及紗筐的進出方向，選擇左首車（車頭在左）或右首車（車頭在右）進行安裝，同時結合現場工藝選擇最合適的紗管進入方向進行擺放。
